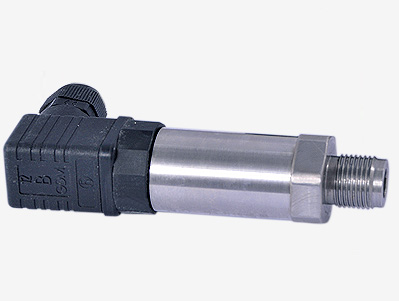

产品名称:PS-70压力传感器
编  号:10922-197
型  号:PS-70
更新时间:2014.03.05
出品单位:上海欧申科技有限公司
一、产品概述
      PS-70压力传感器用于测量液体或气体压力,同时可用于测量钻井的立管压力和套管压力。该传感器是采用进口隔膜片式扩散硅芯片,直接用泥浆作介质,测量立管或套管压力。具有测量精度高,稳定性好、温度补偿范围宽、体积小及安装方便等特点。

二、产品原理
      本传感器是利用进口充油隔离组件,把固态集成工艺与隔离膜片技术结合在一起,扩散硅芯片被安装在充满硅油的圆柱腔内,通过不锈钢膜片和外壳与测量介质隔离开。电路上采用先进的集成压敏元件组成惠斯顿电桥,在恒压(恒流)的供电条件下,由于硅材料的压阻效应,桥路输出与被测压力成正比的信号输出。信号经精密温度补偿、放大处理转换成4~20mA标准信号。

三、技术指标
      1、电源供电:15V~36VDC
      2、测量范围:0~70MPa
      3、工作温度:-40~+85℃
      4、精    度:0.5%F.S
      5、信号输出:4~20mA
