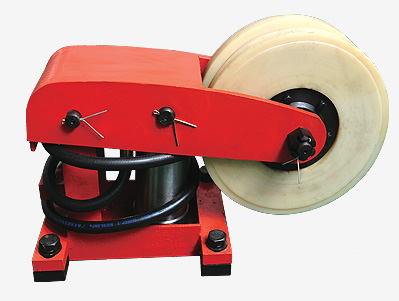

产品名称:TQ-01过桥轮扭矩传感器
编  号:141710-785
型  号:TQ-01
更新时间:2010.04.14
出品单位:上海欧申科技有限公司
一、产品原理
     钻井过程中,通过张过桥轮扭矩传感器来测定转盘驱动钻具扭矩大小的变化,可正确反映出井下钻具的工作情况和井底地层的变化。如钻头的磨损、牙轮咬住或脱落,钻柱遇卡或折断,地层硬度改变等,均会引起转盘驱动扭矩大小的变化。因此,用张紧轮式转盘扭矩传感器可正确测定和显示转盘扭矩,有助于及时掌握井下工况,一旦出现事故苗子能及早采取相应措施,避免事故的发生。
钻井过程中,柴油发动机通过一系列传动装置,经传动链条带动绞车和转盘,转盘驱动钻具,实现钻进。传动链条的张紧程度可对应于转盘的扭矩,当井下钻具发生异常或地层岩性发生变化时,转盘扭矩产生变化,从而影响到链条张紧力的变化。根据这一原理,在传动链条的下方放入一张紧轮式转盘扭矩传感器,它将链条的张紧力转换成油压,再通过一压力传感器,把输出的油压信号转换成电信号,电信号的强弱就反映转盘驱动扭矩的变化,通过电缆将电信号传递到二次仪表或计算机接口,以显示和采集转盘驱动扭矩的信息。

二、技术指标
    1、输出液压讯号范围:0~6MPa
    2、张紧轮外径:         F260mm
    3、高压油缸缸径:      F65mm
    4、传感器最低高度:   260mm
    5、工作温度:           -30~+80 0C
    6、非线形误差:        ≤0.5%
    7、输出信号:            4~20mA
    8、供电电源:              15~36VDC
